09S407-1建筑給水銅管道安裝圖集簡稱為09s4071圖集，代替03S407-1圖集。本節內容小編為大家整理帶來的這份09s4071圖集由74頁組成，圖集內容完整，字跡清晰，適合作為工作學習資料使用。如果你需要這份pdf格式免費高清無水印的09S407-1建筑給水銅管道安裝圖集，你只需點擊本文相應的下載地址進行下載就可以了，有需要的朋友們快來下載使用吧！
09S407-1建筑給水銅管道安裝圖集內容簡介

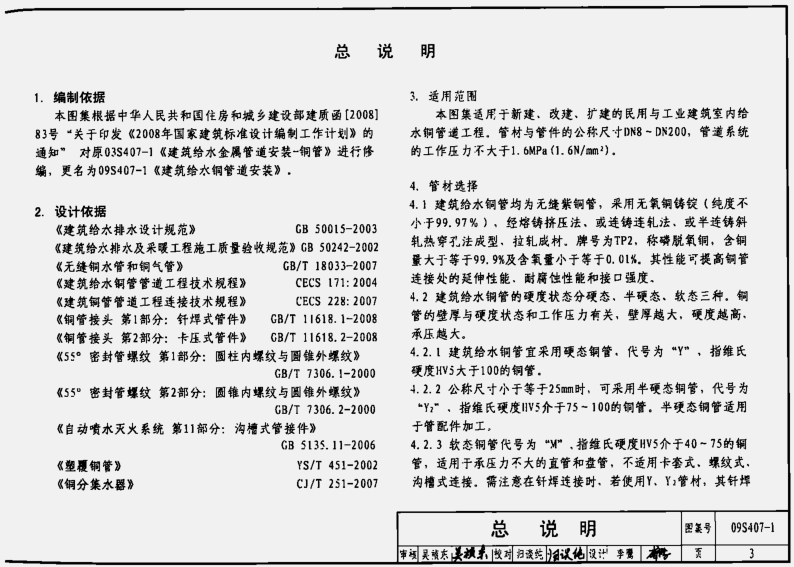

09S407-1 《建筑給水銅管道安裝》本圖集適用于新建、改建、擴建的民用與工業建筑室內給水銅管道工程。管材與管件的公稱尺寸DN8～DN200，管道系統的工作壓力不大于1.6MPa（PN16，1.6N/mm2）。本次修編調整了無縫紫銅管管材規格，取消了T2牌號管材，明確了不同連接方式的適用條件，增加了環壓式管道連接方式和分水器安裝，補充完善了水表安裝及立管與干管、支管連接等。用于指導建筑給水銅管道的正確選用和施工安裝。
09S407-1建筑給水銅管道安裝圖集目錄
目錄 1
總說明 3

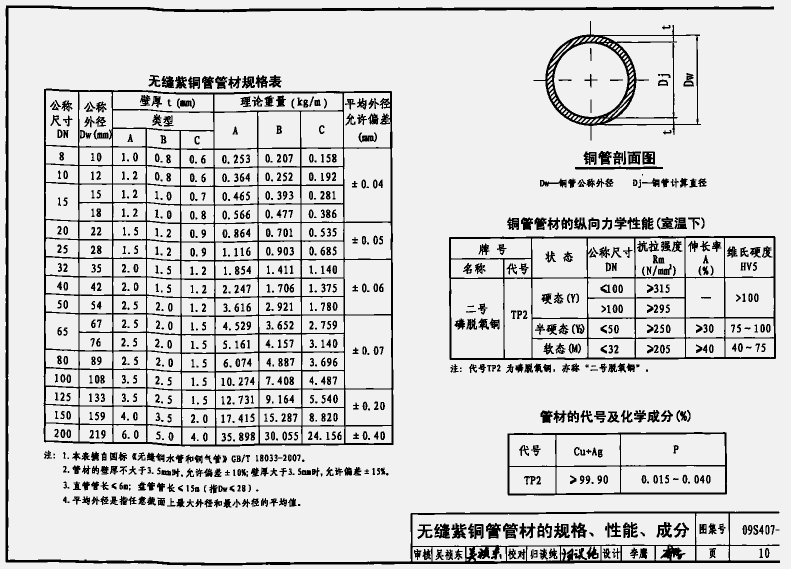

無縫紫銅管管材的規格、性能、成分 10
銅管管材的公稱尺寸、壁厚、硬度狀態與工作壓力關系表 11
銅管管材的塑覆層類型 12
銅管管材的塑覆層規格尺寸、性能指標 13
給水銅管的安裝間距 14
釬焊式管道連接 15
卡壓式管道連接 16
環壓式管道連接 17
卡套式管道連接 18
螺紋式管道連接 19
溝槽式管道連接 20
松套法蘭式管道連接 21
立管與干管、支管連接 22
管道穿伸縮、沉降和抗震縫措施 23
管道穿墻體、池壁安裝 24
管道穿樓板、屋面安裝 25
磚墻鑿孔式固定支架安裝 26
鋼筋混凝土柱固定支架安裝 27
鋼筋混凝土墻板固定支架安裝 28
DN50～DN80銅質固定支架裝配圖 29
DN100～DN150銅質固定支架裝配圖 30
活動支架配件 31
管道自然補償安裝 32
立管或橫干管銅質波紋伸縮節安裝 33
不銹鋼線性溫度補償器安裝 34
沿墻明敷臥式分戶水表安裝 35
嵌墻式分戶水表安裝 36
立式水表明敷或管道井安裝 37
分水器安裝與管道布置原理圖 38
球閥安裝詳圖 39

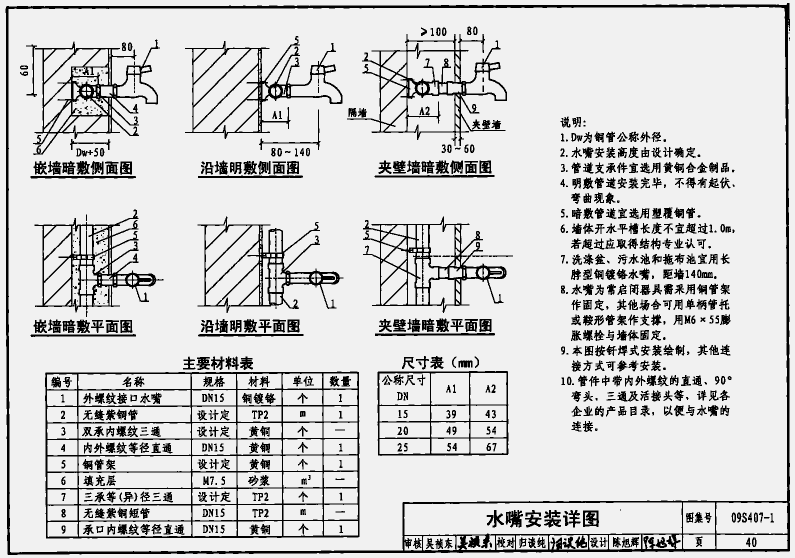

水嘴安裝詳圖 40
自閉式?jīng)_洗閥安裝詳圖 41
角閥安裝詳圖 42
管件
釬焊式管件承口、插口基本尺寸 43
釬焊式直通類管件 44
釬焊式承口直通類轉換管件 45
釬焊式螺紋直通類轉換管件 46
釬焊式活接類管件 47
釬焊式承口彎頭類管件 48
釬焊式螺紋彎頭類管件 49
釬焊式承口三通類管件 50
釬焊式螺紋三通類管件 51
釬焊式三承異徑導流三通管件 52
釬焊式異徑三通、四通類管件 53
釬焊式180°彎管及跨管、管帽 54
卡壓式直通、管帽類管件 55
卡壓式直通類轉換管件 56
卡壓式彎頭類管件 57
卡壓式三通類管件 58
環壓式直通類管件 59
環壓式直通類轉換管件 60
環壓式彎頭類管件 61
環壓式三通、四通類管件 62
環壓式三通類轉換管件 63
卡套式直通類管件 64
卡套式直通類轉換管件 65
卡套式彎頭類管件 66
卡套式三通類管件 67
螺紋直通類、彎頭類管件 68

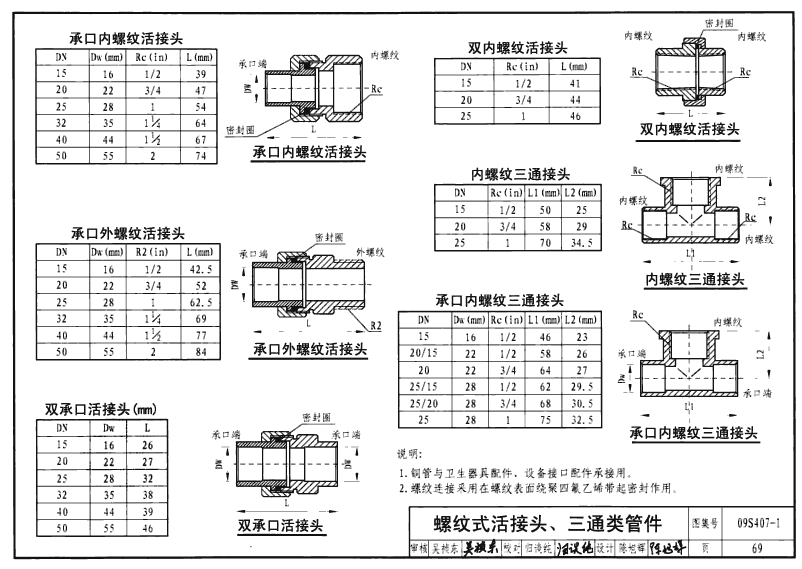

螺紋式活接頭、三通類管件 69
溝槽式管道管接頭件 70
螺紋松套鋼法蘭 71
承口松套鋼法蘭、全銅法蘭 72
松套法蘭墊片及盲板 73
