12S522混凝土模塊式排水檢查井圖集簡稱為12s522圖集，該圖集替代了原有的05ss522圖集。小編在這里和大家分享的這份12s522圖集為pdf格式高清完整版，內容完整，帶目錄，且該圖集中的圖張均清晰無水印，如果你需要一份“12s522圖集免費下載”文檔，那么就趕緊點擊本文相應的下載地址來下載吧！
12s522圖集簡介
主要內容包括：Φ700～Φ1500mm圓形、直線和90°三（四）通矩形混凝土模塊式排水檢查井選用與施工詳圖；Φ900～Φ1500mm圓形沉泥井選用與施工詳圖；矩形和半圓形豎槽式混凝土模塊式跌水井選用與施工詳圖。
本圖集根據混凝土模塊產品及其作為井室墻體材料的砌筑技術發展，對05SS522《混凝土模塊式排水檢查井》進行修編。本圖集采用混凝土模塊作為排水檢查井墻體的砌筑材料替代粘土實心磚，對節約土地資源、保護生態環境將起到積極作用。
12s522圖集適用于市政及工業與民用建筑室外無內壓的圓形排水管道。雨水管道管徑D＝200～2000mm，污水管道管徑D=200～1500mm，檢查井蓋板以上設計覆土厚度在0.4～4.0m之間。結構抗震設防烈度不大于8度（0.2g、0.30g）。矩形井按有地下水及無地下水兩種情況設計，其余均按有地下水設計。
12s522圖集目錄

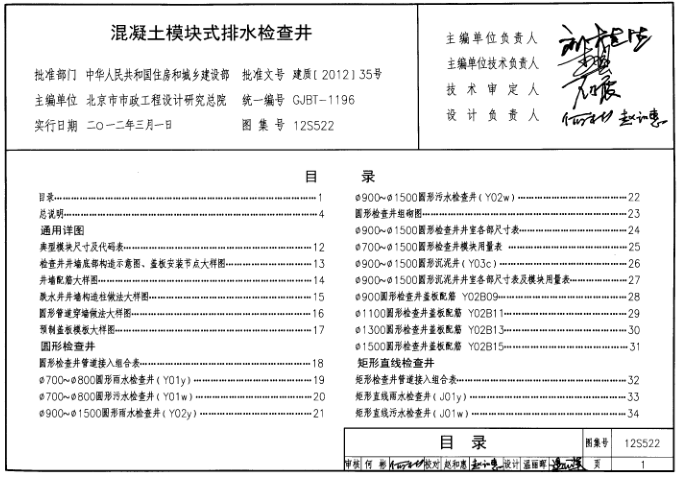

目錄1
總說明4
通用詳圖
典型模塊尺寸及代碼表12
檢查井井墻底部構造示意圖、蓋板安裝節點大樣圖13
井墻配筋大樣圖14
跌水井井墻構造柱做法大樣圖15
圓形管道穿墻做法大樣圖16
預制蓋板模板大樣圖17
圓形檢查井
圓形檢查井管道接入組合表18
Φ700～Φ800圓形雨水檢查井（Y01y）19
Φ700～Φ800圓形污水檢查井（Y01w）20
Φ900～Φ1500圓形雨水檢查井（Y02y）21
Φ900～Φ1500圓形污水檢查井（Y02w）22
圓形檢查井組砌圖23
Φ900～Φ1500圓形檢查井井室各部尺寸表24
Φ700～Φ1500圓形檢查井模塊用量表25
Φ900～Φ1500圓形沉泥井（Y03c）26
Φ900～Φ1500圓形沉泥井井室各部尺寸表及模塊用量表27
Φ900圓形檢查井蓋板配筋Y02B0928
Φ1100圓形檢查井蓋板配筋Y02B1129
Φ1300圓形檢查井蓋板配筋Y02B1330
Φ1500圓形檢查井蓋板配筋Y02B1531
矩形直線檢查井
矩形檢查井管道接入組合表32
矩形直線雨水檢查井（J01y）33
矩形直線污水檢查井（J01w）34
矩形直線檢查井組砌圖35
矩形直線雨水檢查井井室各部尺寸表（有、無地下水）39
矩形直線污水檢查井井室各部尺寸表（有、無地下水）40
矩形直線雨水、污水檢查井模塊用量表41
矩形直線檢查井蓋板配筋J01B142
矩形直線檢查井蓋板配筋J01B243
矩形直線檢查井蓋板配筋J01B344
矩形直線檢查井蓋板配筋J01B445
矩形直線檢查井蓋板配筋J01B546
矩形直線檢查井蓋板配筋J01B647
矩形直線檢查井蓋板配筋J01B748
矩形三通檢查井
矩形三通雨水檢查井（J02y）49
矩形三通污水檢查井（J02w）50
矩形三通檢查井組砌圖51
矩形三通雨水檢查井井室各部尺寸表（有、無地下水）53
矩形三通污水檢查井井室各部尺寸表（有、無地下水）54
矩形三通雨水、污水檢查井模塊用量表55
矩形三通檢查井蓋板配筋J02B156
矩形三通檢查井蓋板配筋J02B257
矩形三通檢查井蓋板配筋J02B358
矩形三通檢查井蓋板配筋J02B459
矩形三通檢查井蓋板配筋J02B560
矩形四通檢查井
矩形四通雨水檢查井（J03y）61
矩形四通污水檢查井（J03w）62
矩形四通檢查井組砌圖63
矩形四通雨水檢查井井室各部尺寸表（有、無地下水）67

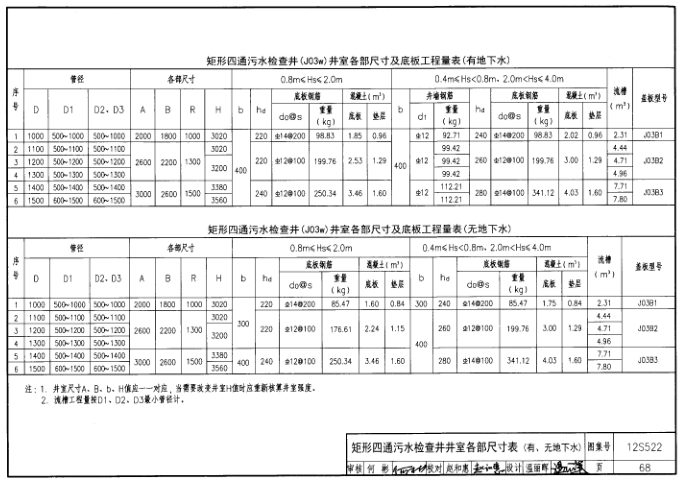

矩形四通污水檢查井井室各部尺寸表（有、無地下水）68
矩形四通雨水、污水檢查井模塊用量表69
矩形四通檢查井蓋板配筋J03B170
矩形四通檢查井蓋板配筋J03B271
矩形四通檢查井蓋板配筋J03B372
矩形四通檢查井蓋板配筋J03B473
矩形四通檢查井蓋板配筋J03B574
豎槽式跌水井
豎槽式跌水井管道接入組合表75
矩形堅槽式跌水井（D01）76
矩形豎槽式跌水井組砌圖77
矩形豎槽式跌水井井室各部尺寸表、模塊用量表78
半圓形豎槽式跌水井（Ⅰ型）（D02）79
半圓形豎槽式跌水井（Ⅱ型）（D03）80
半圓形豎槽式跌水井（Ⅰ型、Ⅱ型）組砌圖81
半圓形豎槽式跌水井（Ⅰ型、Ⅱ型）井室各部尺寸表、模塊用量表82
半圓形豎槽式跌水井（Ⅰ型、Ⅱ型）蓋板配筋D02B83
半圓形豎槽式跌水井（Ⅲ型）（D04）84
半圓形豎槽式跌水井（Ⅲ型）組砌圖85
半圓形豎槽式跌水井（Ⅲ型）井室各部尺寸表86
半圓形豎槽式跌水井（Ⅲ型）模塊用量表87
半圓形豎槽式跌水井（Ⅲ型）蓋板配筋D04B188
半圓形豎槽式跌水井（Ⅲ型）蓋板配筋D04B289

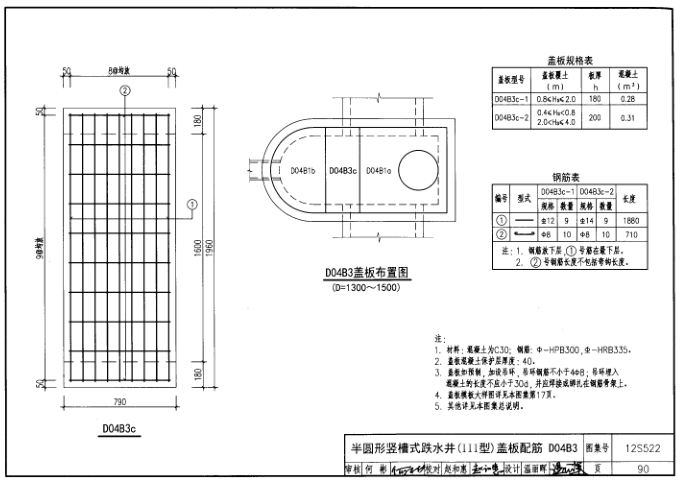

半圓形豎槽式跌水井（Ⅲ型）蓋板配筋D04B390
半圓形豎槽式跌水井（Ⅳ型）（D05）91
半圓形豎槽式跌水井（Ⅳ型）組砌圖92
半圓形豎槽式跌水井（Ⅳ型）井室各部尺寸表93
半圓形豎槽式跌水井（Ⅳ型）模塊用量表94
半圓形豎槽式跌水井（Ⅳ型）蓋板配筋及蓋板布置圖95
豎槽式跌水井預制平臺板、過梁配筋圖96
其他
雨水檢查井踏步、腳窩位置圖97
污水檢查井踏步、腳窩位置圖98
檢查井踏步安裝圖99
輕、重型鑄鐵井蓋圖100

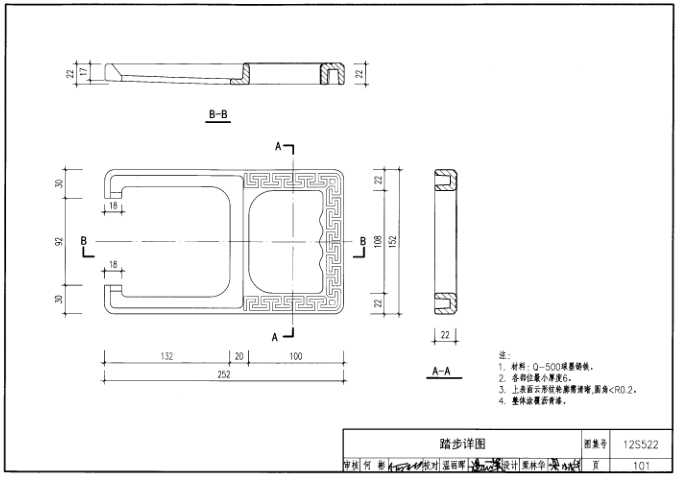

踏步詳圖101
12s522圖集樣張
