這是一份由34頁組成的完整、高清版09CK134機制玻鎂復合板風管制作與安裝圖集（以下簡稱09ck134圖集），該圖集為pdf格式。以下有關于該圖集的目錄、內容及樣張介紹，需要下載這份圖集的朋友只需點擊本文相應的下載地址即可進行下載！另外，該圖集完全免費，大家可放心下載哦！
09ck134圖集目錄
目錄1
編制總說明2
風管制作
機制玻鎂復合板直風管制作示意圖8
機制玻鎂復合板風管的捆扎10
機制玻鎂復合板變徑風管制作11
Ⅰ型內斜線外折線矩形彎頭構造圖12
Ⅱ型內斜線外折線矩形彎頭構造圖13
內斜線外折線矩形彎頭導流片構造圖14
矩形風管Y形對稱三通構造圖15
矩形風管整體式三通構造圖16
矩形風管插管式三通構造圖17
機制玻鎂復合板風管伸縮節的制作示意圖18
機制玻鎂復合板風管加固做法19
風管檢查門的制作與安裝示意圖20
風管安裝
機制玻鎂復合板風管的連接示意圖21
低溫節能型風管的連接做法示意圖22
機制玻鎂復合板風管與風口連接做法示意圖23
機制玻鎂復合板風管與土建風道交接做法24
風管穿樓板、變形縫、防火墻做法示意圖25
通風空調風管重量表26
排煙風管重量表27
防火風管重量表28
耐火風管重量表29
風管支架①30
風管支架②31
風管支架③～④32
風管吊架①～②33
風管吊架③34
09ck134圖集內容簡介
本圖集中的機制玻鎂復合板風管不適合在雨淋日曬的室外環境下直接使用；也不適合于做鍋爐、柴油發電機房等的煙囪。
本圖集是根據浙江天仁風管有限公司生產的機制玻鎂復合板風管的技術資料、數據編制。其內容有編制總說明、制作圖和安裝圖三部分組成。
本圖集集中體現了新材料、新技術、新工藝等特點，內容詳實、設計合理，便于設計選用和施工安裝，對玻鎂復合板風管在工程中的應用將會起到很好的促進作用。
本圖集主要適用于新建、擴建、改建的丙、丁、戊類工業廠房和民用建筑中大空間建筑、辦公樓建筑的通風與空調系統，按防火分區設置且設置了防煙防火閥的風管系統。當風管穿越防火分區時，通風、空調風管系統和消防防排煙系統，應選用本圖集中的排煙型風管和防火型風管。

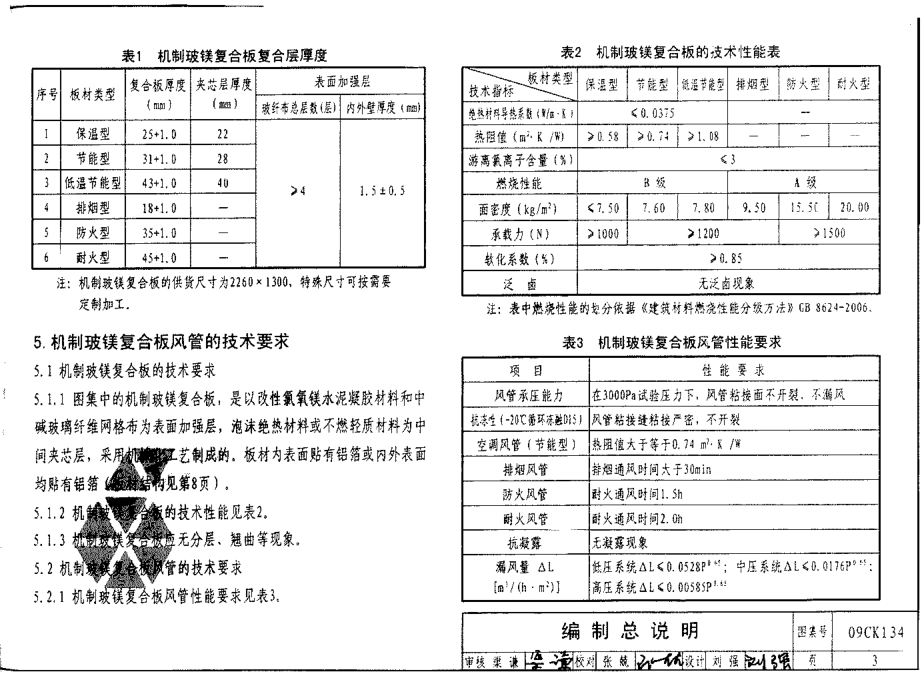

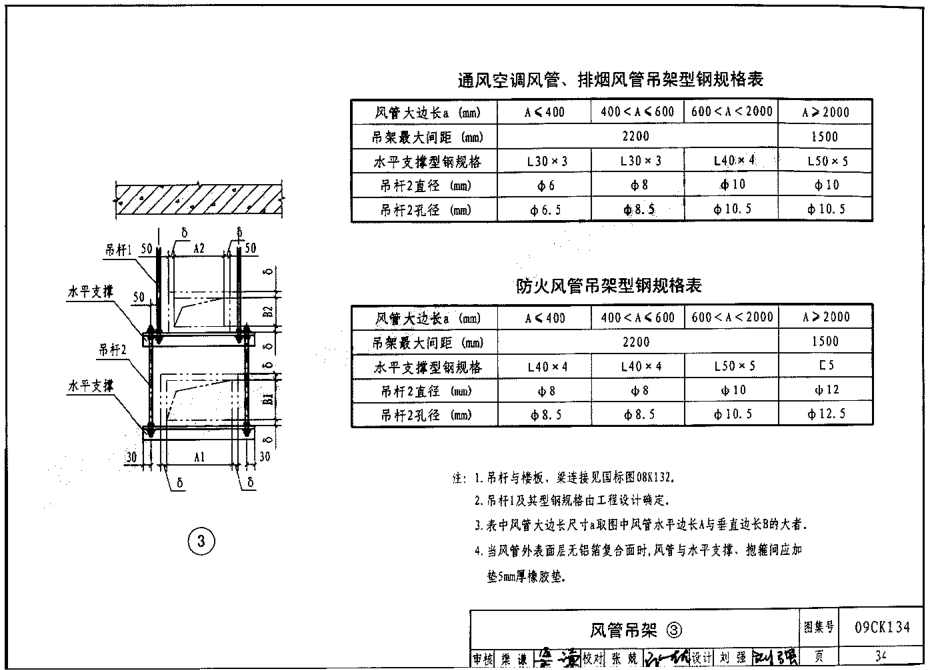

09ck134圖集樣張
