13K511分布式冷熱輸配系統用戶裝置設計與安裝圖集，一般被簡稱為13k511圖集，該圖集適用于新建、擴建的工業與民用建筑中，空調供冷、供熱和集中供暖的水系統的分布式輸配系統末端裝置等，是一份適用范圍較為廣泛的圖集。本節內容小編為大家整理帶來的是一份由110頁組成的13k511圖集，該圖集為pdf格式高清免費電子版，以下是該圖集的相關介紹，需要這份圖集的朋友點擊本文相應的下載地址進行下載即可！

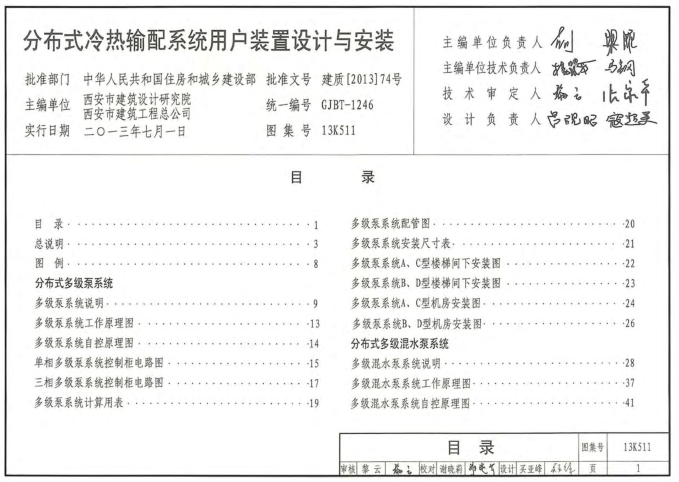

13k511圖集目錄
目錄1
總說明3
圖例8
分布式多級泵系統
多級泵系統說明9
多級泵系統工作原理圖13
多級泵系統自控原理圖14
單相多級泵系統控制柜電路圖15

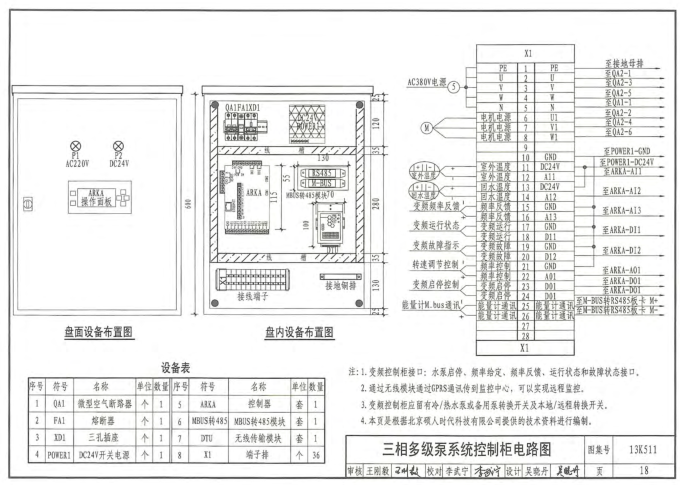

三相多級泵系統控制柜電路圖17
多級泵系統計算用表19
多級泵系統配管圖20
多級泵系統安裝尺寸表21
多級泵系統A、C型樓梯間下安裝圖22
多級泵系統B、D型樓梯間下安裝圖23
多級泵系統A、C型機房安裝圖24
多級泵系統B、D型機房安裝圖26
分布式多級混水泵系統
多級混水泵系統說明28
多級混水泵系統工作原理圖37
多級混水泵系統自控原理圖41
單相多級混水泵系統控制柜電路圖44
三相多級混水泵系統控制柜電路圖48

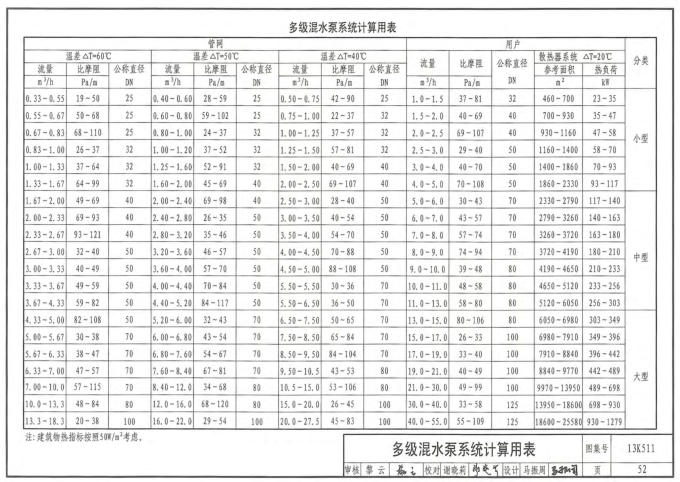

多級混水泵系統計算用表52
多級混水泵系統配管圖55
多級混水泵系統安裝尺寸表60
多級混水泵系統A、H型樓梯間下安裝圖61
多級混水泵系統B、I型樓梯間下安裝圖62
多級混水泵系統J型樓梯間下安裝圖63
多級混水泵系統A、H型機房安裝圖64
多級混水泵系統B、I型機房安裝圖66
多級混水泵系統C型機房安裝圖67
多級混水泵系統D型機房安裝圖68
多級混水泵系統E型機房安裝圖69
多級混水泵系統F型機房安裝圖70
多級混水泵系統J型機房安裝圖71
混水機組
Ⅰ型混水機組工作原理圖和選型表73
Ⅰ型混水機組外形尺寸圖74
Ⅰ型混水機組機房安裝圖75
Ⅱ型混水機組工作原理圖76
Ⅱ型混水機組選型表77
Ⅱ型混水機組外形尺寸圖78
Ⅱ型混水機組機房安裝圖80
戶用混水機組配管詳圖81
戶用混水機組安裝平面圖82
其他
水泵選型參考表83
水泵安裝尺寸表85
水泵技術參數89

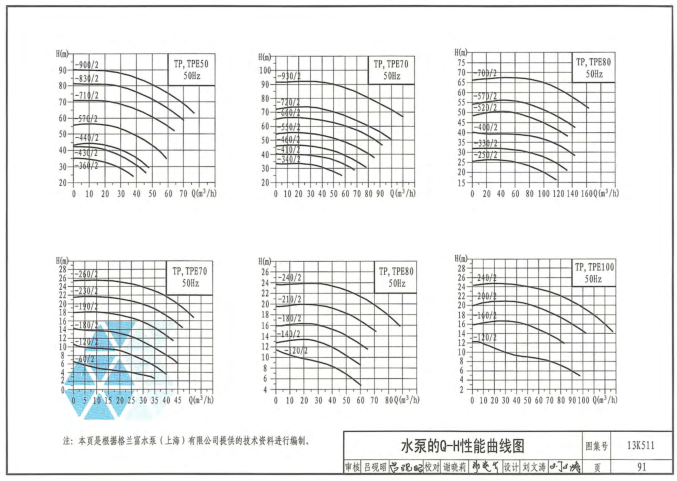

水泵的Q-H性能曲線圖90
Ⅰ型電動調節閥安裝尺寸94
Ⅱ型電動調節閥安裝尺寸95
換熱機組96
能量計選型表97
能量計安裝尺寸98

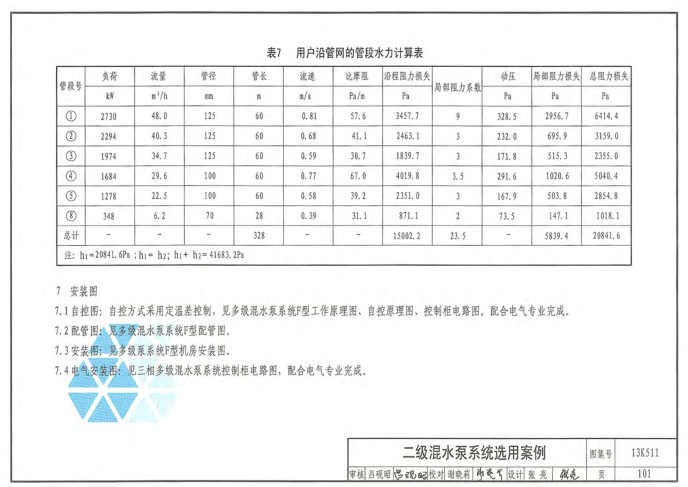

二級混水泵系統選用案列99
13k511圖集內容簡介
13K511 《分布式冷熱輸配系統用戶裝置設計與安裝》為新編圖集，適用于新建、擴建的工業與民用建筑中，空調供冷、供熱和集中供暖的水系統的分布式輸配系統末端裝置，即小區內的供冷、供熱管網系統的冷熱用戶側多級泵裝置和多級混水泵裝置的系統設計與施工，適用于樓棟入口、建筑單元入口或供冷、供熱系統的一個環路上的分布式輸配系統。
本圖集主要內容包括工程常用的四種多級泵系統（兩種二級泵系統、兩種三級泵系統）和十種多級混水泵系統（七種二級混水泵系統、三種三級混水泵系統）的工作原理、自控原理、電氣接線、系統配管、機房安裝等典型示例，以及混水機組安裝圖及系統選用案例等。
本圖集系統原理介紹全面、清晰，安裝圖示典型、合理、數據詳盡，設計人員可直接選用、施工人員可照圖施工，為技術人員提供了很好的參考依據，推動了供冷、供熱系統動力輸配方式向更節能的分布式輸配形式的轉變，順應了節能減排的社會需求。
