04G612磚墻結構構造圖集(燒結多孔磚與普通磚/蒸壓類磚)是一份應用范圍較為廣泛的圖集，為什么這么說呢？因為它適用于我國不同氣候區、非抗震設計地區和抗震設防烈度為6-9度地區的磚砌體建筑。比如以粘土、頁巖、煤矸石或粉煤灰為主要原料，經焙燒而成的多孔磚（DM型和P型）和普通磚，蒸壓灰砂磚和粉煤灰磚墻結構構造等，該圖集一般被簡稱為04g612圖集，本節內容小編為大家整理帶來的這份04g612圖集為pdf格式清晰電子版，圖集內容完整無水印，如果你需要這份圖集的話，點擊本文相應的下載地址進行下載即可！圖集內容完全免費，有需要的朋友可以放心下載！

04g612圖集目錄

目錄1

說明2

一、DM多孔磚墻部分6

DM多孔磚墻構造柱（一）～（六）7

DM多孔磚墻樓層圈梁（一）～（二）13

DM多孔磚墻頂層圈梁與女兒墻（一）～（二）15

DM多孔磚墻墻體拉結筋設置17

二、KP1多孔磚、普通磚、蒸壓磚墻部分18

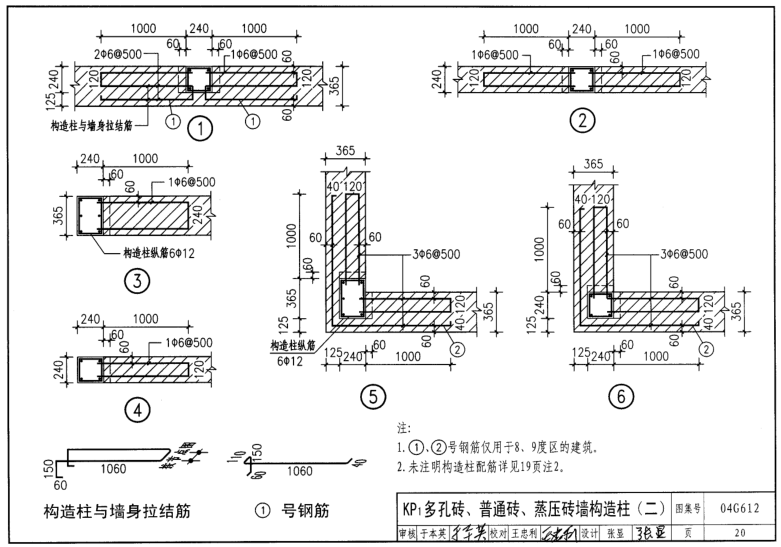

KP1多孔磚、普通磚、蒸壓磚墻構造柱（一）～（四）19

KP1多孔磚墻樓層圈梁（一）～（二）23

KP1多孔磚墻頂層圈梁與女兒墻（一）～（二）25

普通磚、蒸壓磚墻樓層圈梁（一）～（二）27

普通磚、蒸壓磚墻頂層圈梁與女兒墻（一）～（二）29

KP1多孔磚、普通磚、蒸壓磚墻墻體拉結筋設置31

三、多孔磚、普通磚與蒸壓磚墻共用部分32

預制板的支承33

預制板的拉結34

圈梁鋼筋搭接（一）～（二）35

夾心墻采用拉結筋的連接（一）～（二）37

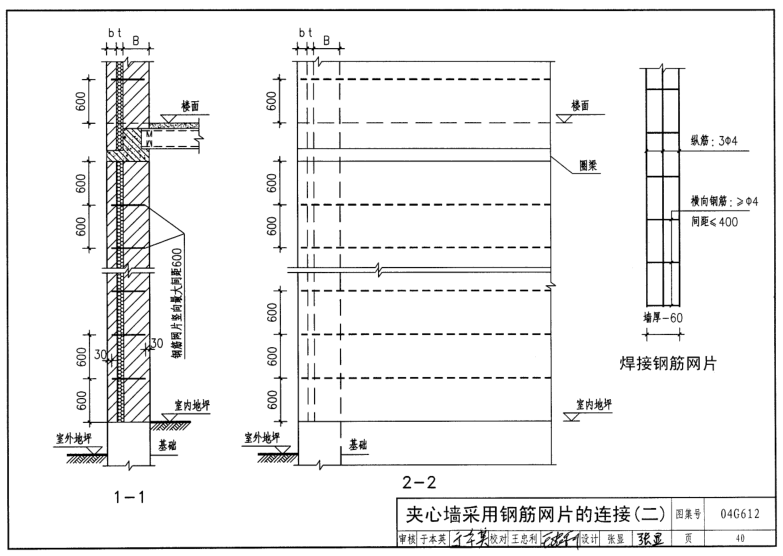

夾心墻采用鋼筋網片的連接（一）～（二）39

樓梯間墻體配筋41

墻體防裂措施（一）～（二）42

04g612圖集簡介

在墻改政策逐步落實過程中，作為一些地區墻體改革的過度性墻體材料－粘土多孔磚已完成了歷史賦予他的使命，頁巖及頁巖煤矸石等替代粘土磚的新材料不斷涌現。為了推廣應用多孔（空心）磚技術，進一步落實建筑節能與墻改工作政策，2003年中國建筑標準標準設計研究院提出國家標準設計圖集《多孔磚墻體建筑構造》96SJ101及《多孔磚墻體結構構造》 96SG612的修編工作。

2004年6月9日負責修編的有關技術人員，對原套圖集的編制內容及相關問題進行了充分磋商、討論。為使設計和施工人員更好地了解和應用新的墻體材料，滿足我國地域遼闊的使用要求，增加普通磚型，擴大應用面。因此原《多孔磚墻體建筑構造》96SJ101、《多孔磚墻體結構構造》 96SG612圖集的修編名稱分別改為《磚墻建筑構造（燒結多孔磚與普通磚、蒸壓類磚）》04J101、《磚墻結構構造》04G612。其編制內容及特點：

1. 為便于設計人員應用方便及考慮到圖集編制的合理性，該套圖集按具有DM多孔磚、KP1多孔磚、實心標準磚各自特點的構造內容分別編制，為避免內容重復，對于以上三部分有共性的內容統一到最后部分中編制。

2. 編制方法上簡明扼要，使 DM多孔磚、KP1多孔磚、實心標準磚這三部分內容能很好地融合在一起。

3. 考慮到建筑外墻節能的需要，該套圖集提供了夾芯保溫外墻的應用構造。
