06CG01蒸壓輕質砂加氣混凝土(AAC)砌塊和板材結構構造圖集，一般被簡稱為06cg01圖集。在本節內容中小編為大家整理帶來的是一份pdf格式完整高清電子版06cg01圖集，如果你需要一份“06cg01圖集免費下載”文檔作為工作或學習的參考資料，那么就趕緊點擊本文相應的下載地址將這份06cg01圖集下載下來吧！相信它一定不會讓你失望的哦！
06cg01圖集目錄
目錄1
砌塊結構構造
說明A-1

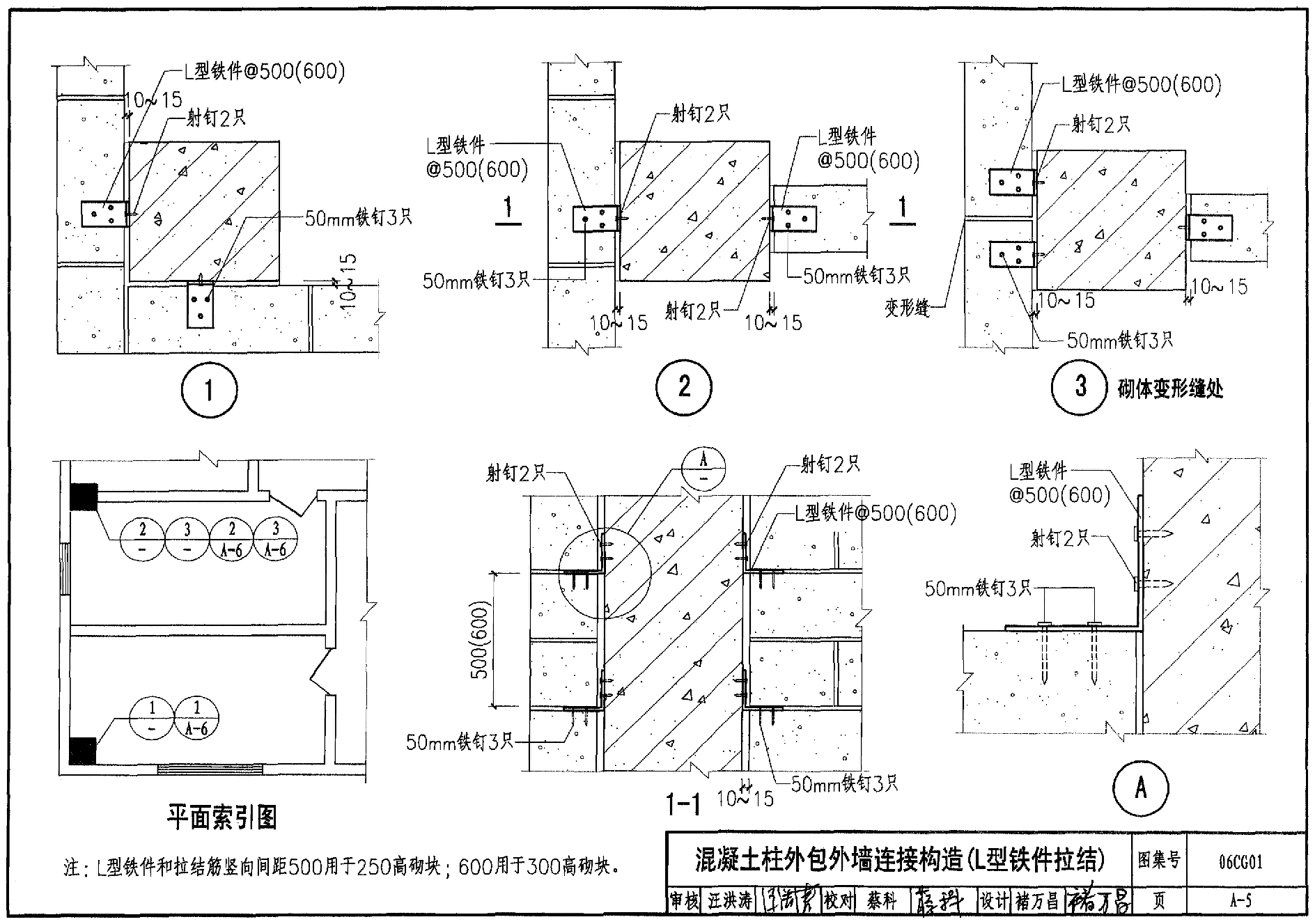

混凝土柱外包外墻連接構造（L型鐵件拉結）A-5

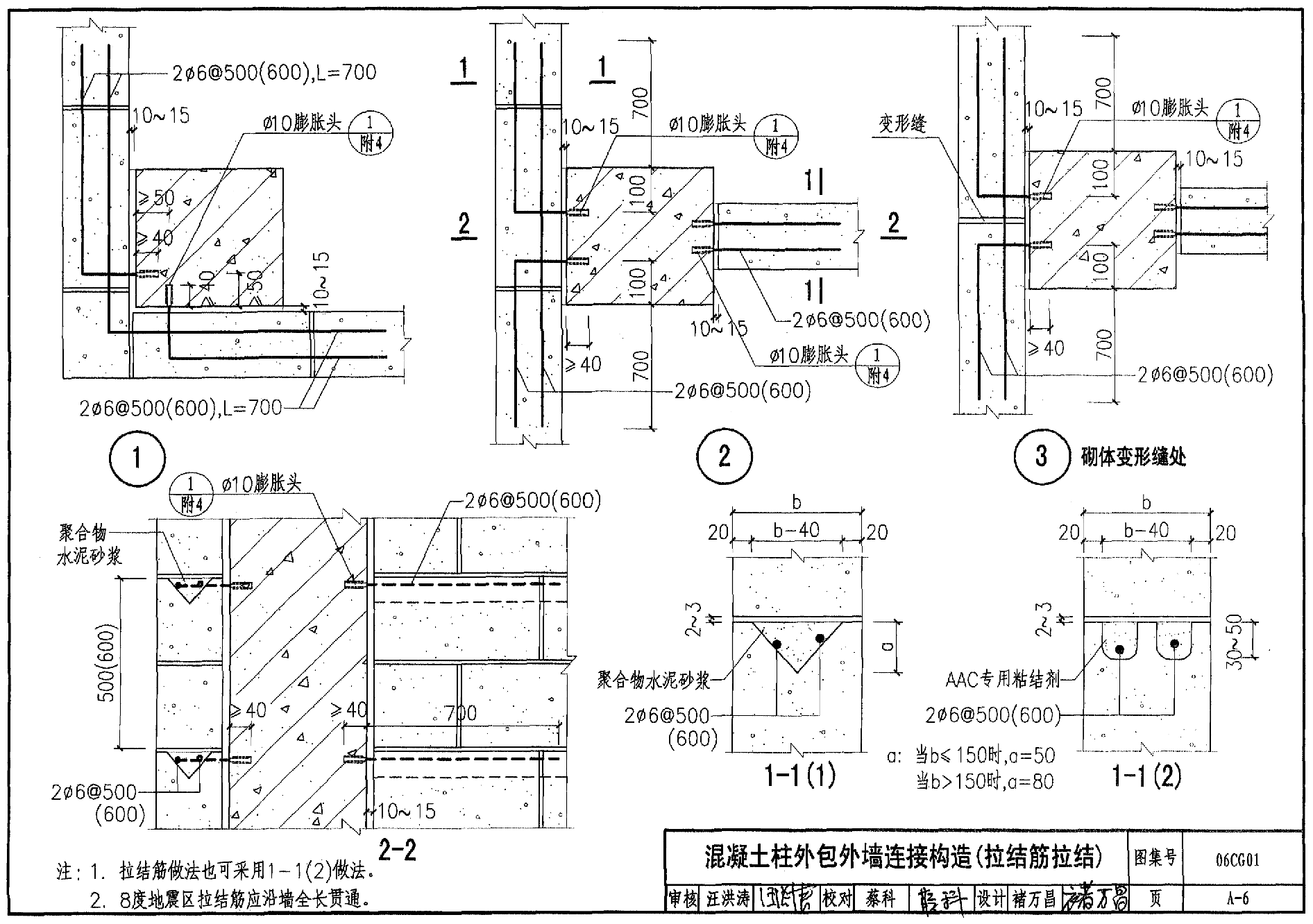

混凝土柱外包外墻連接構造（拉結筋拉結）A-6
混凝土柱內嵌外墻連接構造（保溫塊粘貼）A-7
混凝土柱內嵌外墻連接構造（保溫板錨栓固定）A-8
異形柱內嵌外墻連接構造（保溫塊粘貼）A-9
異形柱內嵌外墻連接構造（保溫板錨栓固定）A-10
混凝土柱內嵌外墻連接構造A-11
鋼框架外包外墻連接構造（L型鐵件拉結）A-12
鋼框架外包外墻連接構造（鋼筋拉結）A-13
水平配筋帶詳圖A-14
墻頂部連接構造A-15
構造柱及其連接構造A-16
非承重墻過梁構造A-17
板 材 結 構 構 造
說明B-1
外墻豎板
外墻豎板立面索引B-6
外墻豎板根部連接構造B-7

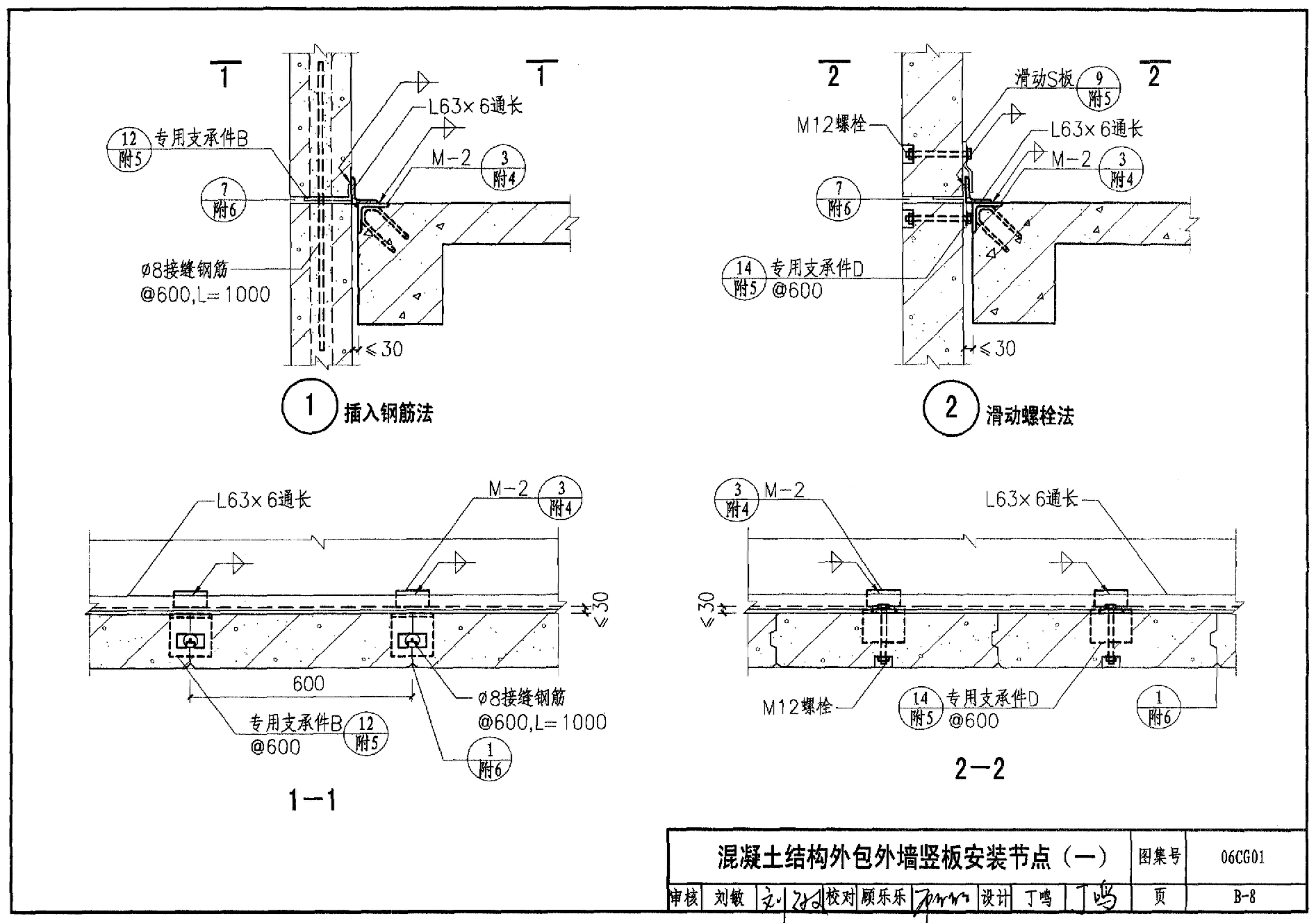

混凝土結構外包外墻豎板安裝節點（一）～（三）B-8

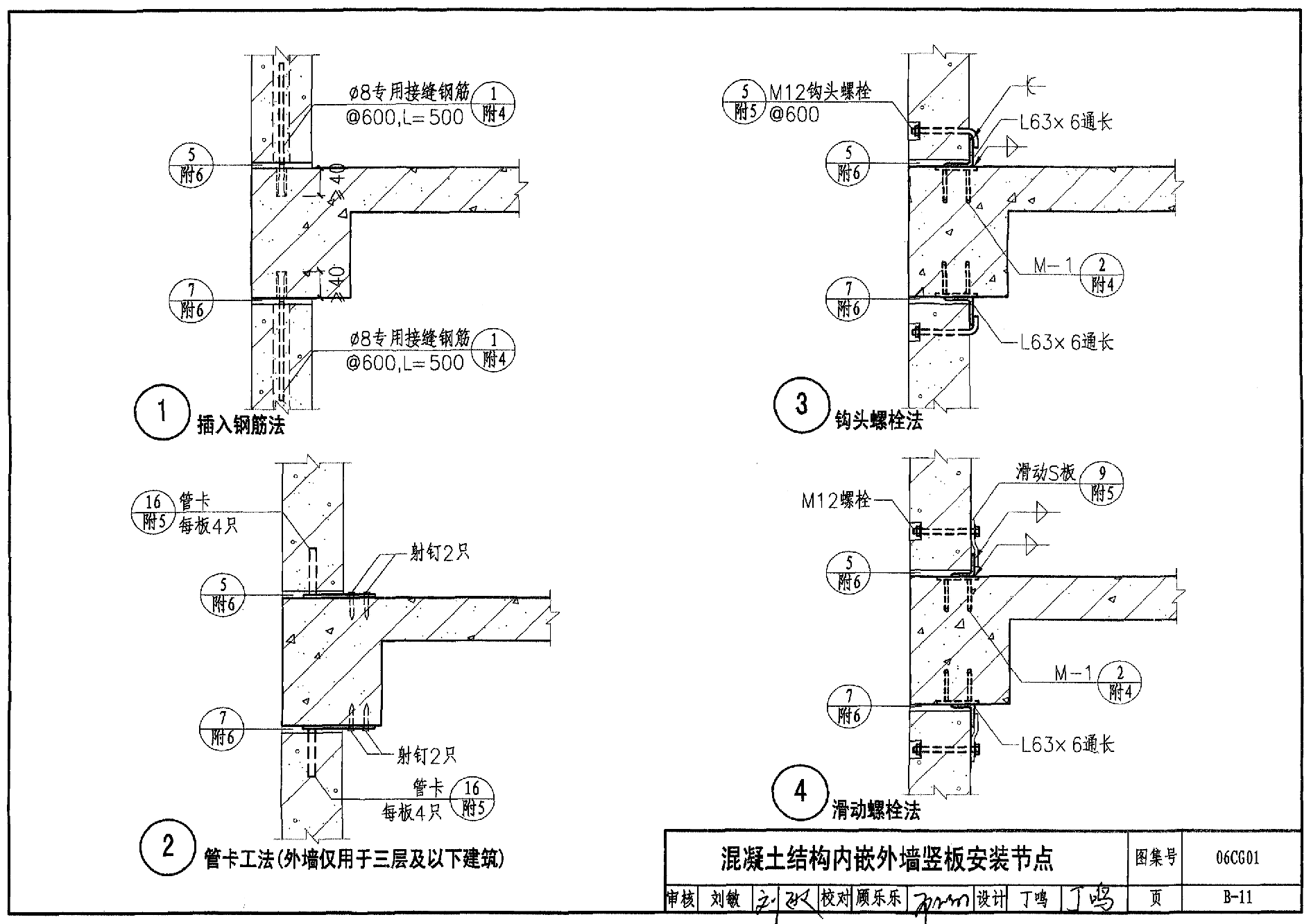

混凝土結構內嵌外墻豎板安裝節點B-11

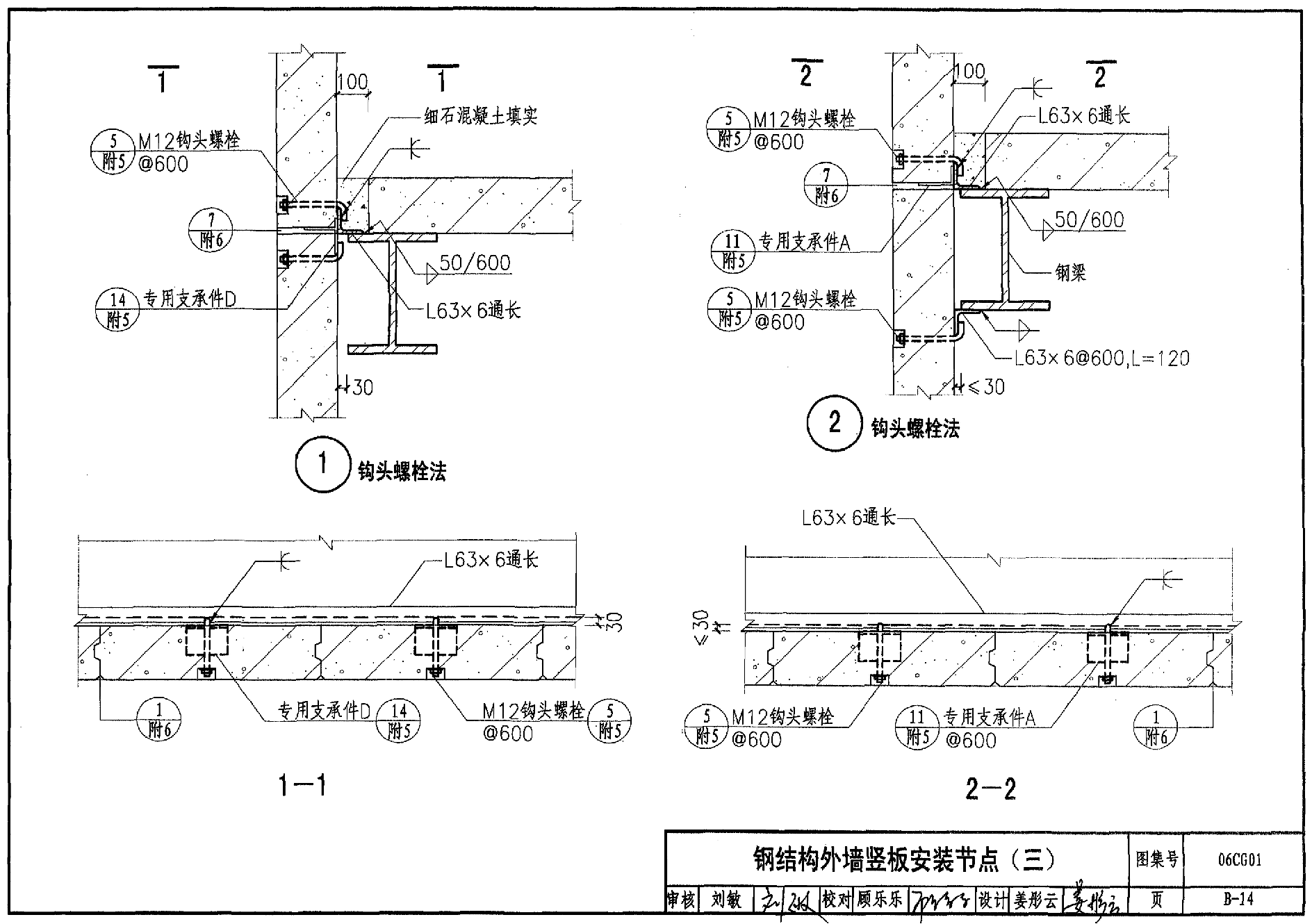

鋼結構外墻豎板安裝節點（一）～（五）B-12
鋼結構外墻豎板檐口安裝節點B-17
外墻橫板
外墻橫板立面索引B-18
外墻橫板根部連接構造B-19
混凝土結構外包橫板安裝節點（一）～（二）B-20
混凝土結構內嵌橫板安裝節點B-22
鋼結構橫板安裝節點（一）～（三）B-23
鋼結構轉角板及檐口橫板安裝節點B-26
洞口加固
外墻豎板洞口角鋼加固構造B-27
外墻豎板洞口扁鋼加固構造B-28
外墻橫板洞口角鋼加固構造B-29
外墻橫板洞口扁鋼加固構造B-30
外墻板門窗洞口加固鋼材選用表B-31
內墻板安裝
內墻立面索引B-32
混凝土結構內隔墻頂部與主體連接構造B-33
混凝土結構內隔墻根部與主體連接構造B-34
鋼結構內隔墻頂部與主體連接構造B-35
鋼結構內隔墻根部與主體連接構造B-36
內隔墻墻端安裝構造B-37
屋面板安裝
混凝土結構平屋面索引B-38
混凝土結構平屋面構造B-39
鋼結構平屋面索引B-40
鋼結構平屋面構造B-41
混凝土結構坡屋面結構布置B-42
鋼結構坡屋面結構布置B-43
薄板屋面排列示意B-44
薄板屋面構造B-45
輕鋼龍骨AAC薄板復合墻安裝構造B-46
附 錄
AAC砌塊技術性能檢測匯總表附1
AAC板材技術性能檢測匯總表附2
AAC外墻板安裝節點選用參考表附3
連接鐵件、預埋鐵件附4

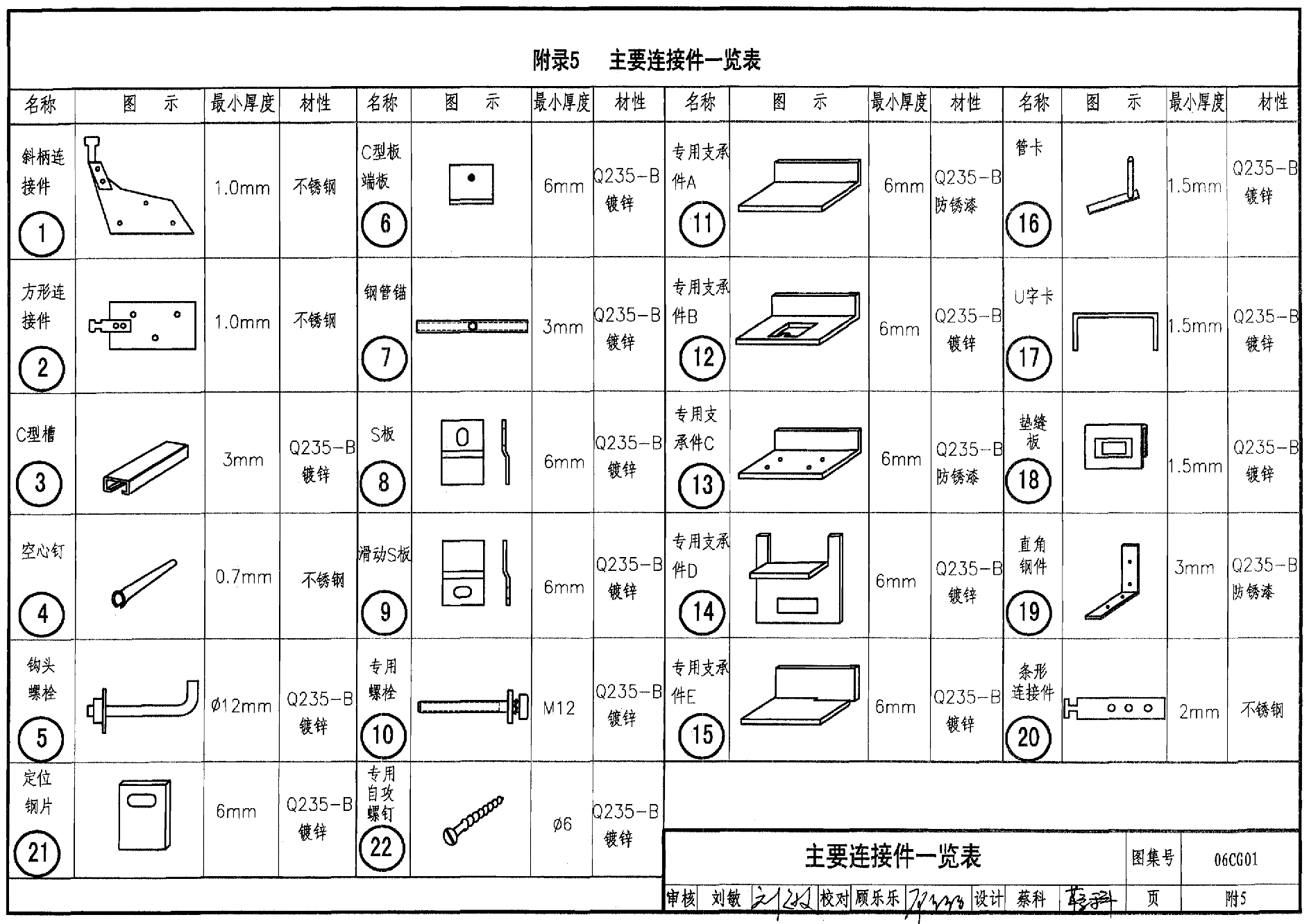

主要連接件一覽表附5
內、外墻板縫做法表附6
配套材料及主要技術指標附7
06cg01圖集內容簡介
圖集主要包括以下內容：1.采用薄層砌筑的砌塊墻體外包、內嵌混凝土結構及外包鋼結構的各種構造；2.板材（包括豎板和橫板）外包、內嵌混凝土結構及外包鋼結構的各種構造；3.板材用于平屋面和坡屋面的構造要求；4.砌塊和板材墻體自身的構造要求；5.砌塊和板材作為內隔墻的構造要求。
本圖集較系統地介紹了蒸壓輕質砂加氣混凝土（AAC）砌塊和板材結構構造，適用于新建、改建和擴建的工業與民用建筑的圍護結構，可用于非抗震設計及抗震設防烈度小于或等于8度的地區。
06cg01圖集樣張
