14J914-2 住宅衛生間圖集內容較全面，以表格形式呈現，清晰明了、易于掌握，針對住宅衛生間設計的相關常用數據等進行歸納總結，這里東坡小編就給大家分享這份14j914 2圖集，供大家學習使用。

14J914-2 住宅衛生間目錄

說明 3

建筑設計

基本衛生潔具參考尺寸 7

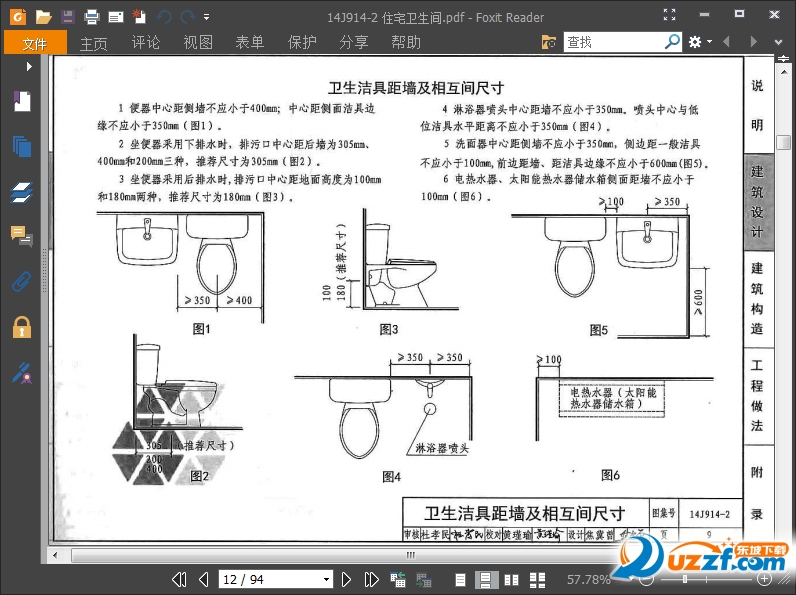

衛生潔具距墻及相互間尺寸 9

一件潔具衛生間平面選用圖 10

二件潔具衛生間平面選用圖 11

三件潔具衛生間平面選用圖 12

三件潔具(帶洗衣機)衛生間平面選用圖 14

無障礙衛生間平面選用圖 18

整體衛生間平面選用圖 20

B4、B5、B6衛生間布置圖 21

B15衛生間布置圖 22

B16衛生間布置圖 23

B18衛生間布置圖 24

B19衛生間布置圖 25

B20衛生間布置圖 26

B22衛生間布置圖 27

B31衛生間布置圖 28

B37衛生間布置圖 29

AB4無障礙衛生間布置圖 30

AB5元障礙衛生間布置圖 31

整體衛生間說明 32

EBl整體衛生間布置圖 33

EB2整體衛生間布置圖 34

EB3整體衛生間布置圖 35

EB4整體衛生間布置圖 36

EB5整體衛生間布置圖 37

EB6整體衛生間布置圖 38

EB7整體衛生間布置圖 39

EB8整體衛生間布置圖 40

建筑構造

浴盆安裝構造 41

蹲便器安裝構造 43

盥洗臺安裝構造 44

燈箱安裝構造 45

阻燃PVC板吊頂 46

鋁合金條板透縫式吊頂 47

過門石、條形地漏構造 48

地漏、管道穿樓板構造 49

同層排水地漏、管道穿樓板構造 50

管線區封裝構造 51

坐浴椅安裝構造 52

梳妝鏡安裝構造 53

成品盥洗臺、收納柜、淋浴房 54

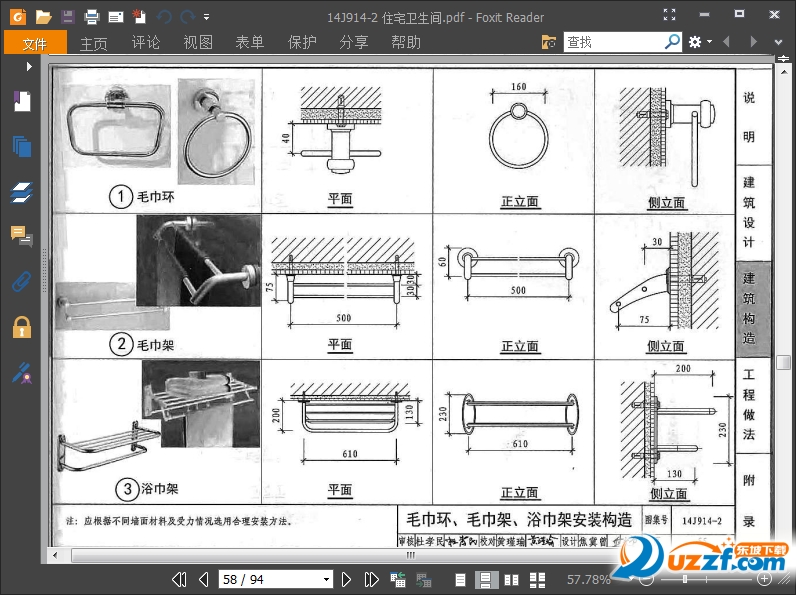

毛巾環、毛巾架、浴巾架安裝構造 55

衛生紙盒、肥皂盒、淋浴器噴頭安裝構造 56

淋浴器架、掛衣鈞、浴簾桿安裝構造 57

安全抓桿安裝構造 58

衛生間配件安裝構造 60

排氣道選用說明 61

排氣道參考尺寸 62

排氣道出口構造 63

陽臺自然循環太陽能熱水系統 64

陽臺自然循環太陽能熱水系統安裝圖 65

模塊化同層排水節水(戶內中水)系統 66

模塊化同層排水平面布置示意圖 68

同層排水模塊樓、地面做法大樣圖 69

同層排水墻體預埋管線圖 70

工程做法

地磚樓地面構造做法 71

陶瓷錦磚(馬賽克)樓地面構造做法 72

面磚內墻面構造做法 73

錦磚(馬賽克)內墻面構造做法 75

附錄

住宅衛生間設施配置 77

衛生間與廚房共用豎向管線區示例 79

衛生間綜合管線布置示例 80

衛生間與廚房共用管線區示例 81

相關技術資料 82

14J914-2 住宅衛生間預覽

14J914-2《住宅衛生間》國家建筑標準設計圖集是對原01SJ914《住宅衛生間》的全面修編，本圖集適用于新建、改建、擴建的住宅衛生間設計及其產品配套和施工安裝，可供設計、施工、監理等單位相關技術人員使用。

圖集主要編入住宅中適用的常見衛生間、無障礙衛生間及整體衛生間的平面索引圖；選擇其中具有典型性的衛生間、無障礙衛生間、整體衛生間及戶內中水利用衛生間給出了平面布置圖及剖面圖；編入了整體衛生間、管井、排氣道、地漏、潔具、產品、無障礙設施等安裝要求及構造詳圖；墻面、樓地面防水工程做法等。構造詳圖可直接選用。
