TL-SL2428WEB是一款24+4G千兆簡單網管交換機，所有端口均具備線速轉發能力，支持端口鏡像、端口限速、端口匯聚。以下文檔是TL-SG2109WEB/TL-SG2216WEB/TL-SG2248WEB，TL-SL2210WEB/TL-SL2218WEB，TL-SL2428WEB/TL-SL2452WEB安裝手冊，有需要的朋友可立即下載此文檔。
溫馨提示：
本文檔為PDF格式文檔，因此需確保在閱讀之前你已經安裝了pdf閱讀器，如果尚未安裝閱讀器，建議下載福昕pdf閱讀器或其他PDF閱讀器，進行安裝后閱讀。
TL-SL2428WEB多機型安裝手冊目錄
第1章 產品介紹 —————————— 01
1.1產品簡介 ....................................................................01
1.2產品外觀 ....................................................................01
第2章 產品安裝 —————————— 04
2.1物品清單 ....................................................................04
2.2安裝注意事項 ...........................................................04
2.3安裝工具準備 ...........................................................06
2.4產品安裝 ....................................................................06
第3章 硬件連接 —————————— 08
3.1連接至RJ45端口 ......................................................08
3.2連接SFP端口 .............................................................08
3.3連接電源線 ..............................................................09
3.4設備初始化 ..............................................................10
3.5安裝后檢查 ..............................................................10
第4章 登錄WEB管理系統 —————— 11
4.1登錄準備 ....................................................................11
4.2登錄操作 ....................................................................11
4.3登錄成功 ....................................................................12
附錄A 常見故障處理 ———————— 13
附錄B 技術參數規格 ———————— 14

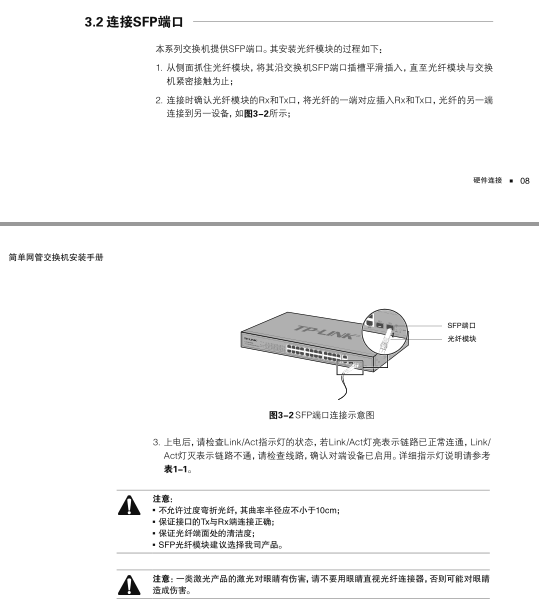

TL-SL2428WEB多機型安裝手冊——連接SFP端口

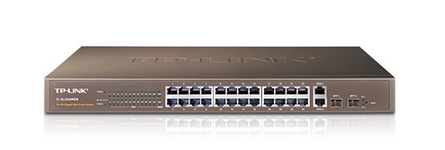

TL-SL2428WEB規格參數
網絡標準
IEEE 802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3z、IEEE 802.1Q、IEEE 802.1p、IEEE 802.3x
端口
24個10/100Mbps RJ45 端口
2個10/100/1000Mbps RJ45 端口
2個獨立的千兆SFP光纖口
指示燈
每端口具有1個Link/Ack、Speed 指示燈
每設備具有1個Power、System指示燈
性能
存儲轉發
支持12.8Gbps的背板帶寬
支持8K的MAC地址表深度
使用環境
工作溫度：0℃～40℃
存儲溫度：-40℃～70℃
工作濕度：10%～90% RH不凝結
存儲濕度：5%～90% RH不凝結
輸入電源
100－240V～ 50/60Hz
外形尺寸（L×W×H）
440mm×220mm×44mm
