15G107-1裝配式混凝土結構表示方法及示例(剪力墻結構)圖集，一般被簡稱為15g1071圖集，該圖集是一份適用于非抗震和抗震設防烈度為6~8度地區的裝配式混凝土剪力墻結構住宅施工圖的設計的參考圖集，當然，其他類型建筑可參考使用。本節內容東坡小編為大家整理帶來的是一份pdf格式高清電子版15g1071圖集，該圖集共54頁，希望對大家有所幫助！
15g1071圖集簡介
本圖集符合當前國家建筑產業現代化發展的現實需求，總說明及設計示例所編內容較全面，充分體現裝配式混凝土剪力墻結構施工圖的制圖規則和圖紙深度要求。本圖集的制圖規則，既是設計人員完成裝配式混凝土剪力墻結構施工圖的依據，也是施工、構件加工、監理人員準確理解和實施裝配式混凝土剪力墻結構施工圖表示方法的依據。
本圖集包括裝配式混凝土剪力墻結構施工圖表示方法及示例兩部分內容，其中，施工圖表示方法包括基礎頂面以上的預制鋼筋混凝土剪力墻外墻板、預制鋼筋混凝土剪力墻內墻板、鋼筋桁架混凝土疊合板、預制鋼筋混凝土板式樓梯、預制鋼筋混凝土陽臺板、空調板及女兒墻等預制構件的表達形式，示例為一個完整的裝配式混凝土剪力墻結構施工圖示例。本圖集的示例與建筑專業圖集15J939-1《裝配式混凝土結構住宅建筑設計示例（剪力墻結構）》的示例四選取同一工程項目進行編制，方便專業之間相互配套使用及參考。
15g1071圖集目錄
目錄 1
總說明 2
第一部分 裝配式混凝土結構（剪力墻結構）施工圖表示方法制圖規則 3
1 總則 3
2 預制混凝土剪力墻施工圖制圖規則 4
剪力墻平面布置圖示例 7
后澆段配筋表示例 8
3 疊合樓蓋施工圖制圖規則 9
疊合樓蓋平面布置圖示例 11
4 預制鋼筋混凝土板式樓梯施工圖制圖規則 12
預制鋼筋混凝土板式樓梯選用示例 13
5 預制鋼筋混凝土陽臺板、空調板及女兒墻施工圖制圖規則 14
第二部分 裝配式混凝土剪力墻結構設計施工圖示例 17
圖紙目錄 17
裝配式結構專項說明 19
11.500～57.900剪力墻平面布置圖 22
57.900～60.900剪力墻平面布置圖 24
女兒墻平面布置圖（部分） 26
11.500～65.200后澆段及剪力墻柱表（部分） 27
5.700～57.900板結構平面圖 28
5.700～57.900水平后澆帶平面布置圖 30
2.900樓梯平面圖、5.800～58.000樓梯平面圖 31

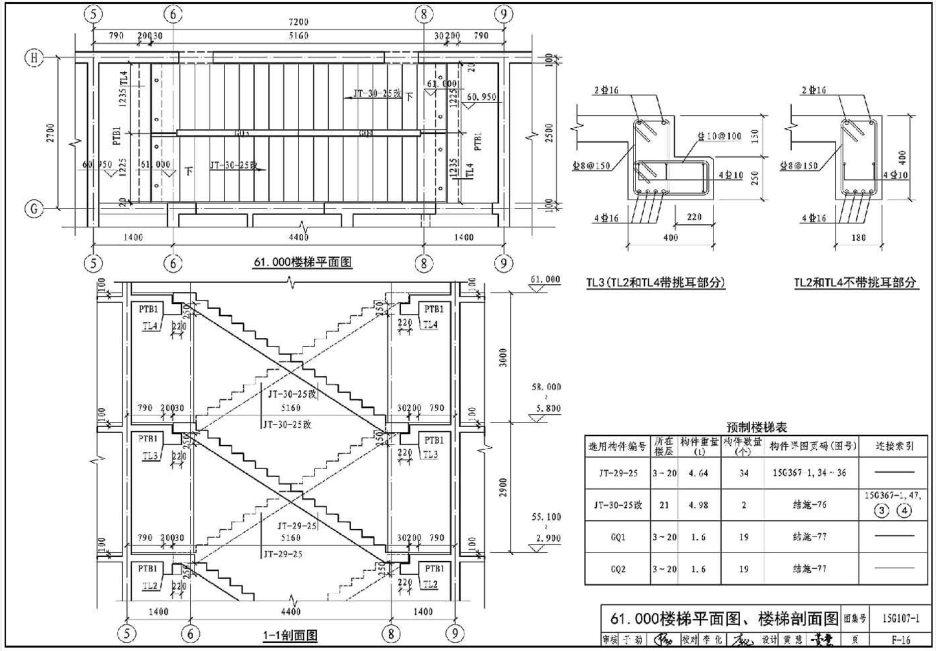

61.000樓梯平面圖、樓梯剖面圖 32
YWQ7模板圖 33
YWQ7配筋圖 34
YNQ11模板圖 35
YNQ11配筋圖 36
DLB5預制底板模板圖 37
DLB5預制底板配筋圖 38
GQ模板圖 39
GQ配筋圖、連接詳圖 40
標準層節點詳圖（部分） 41

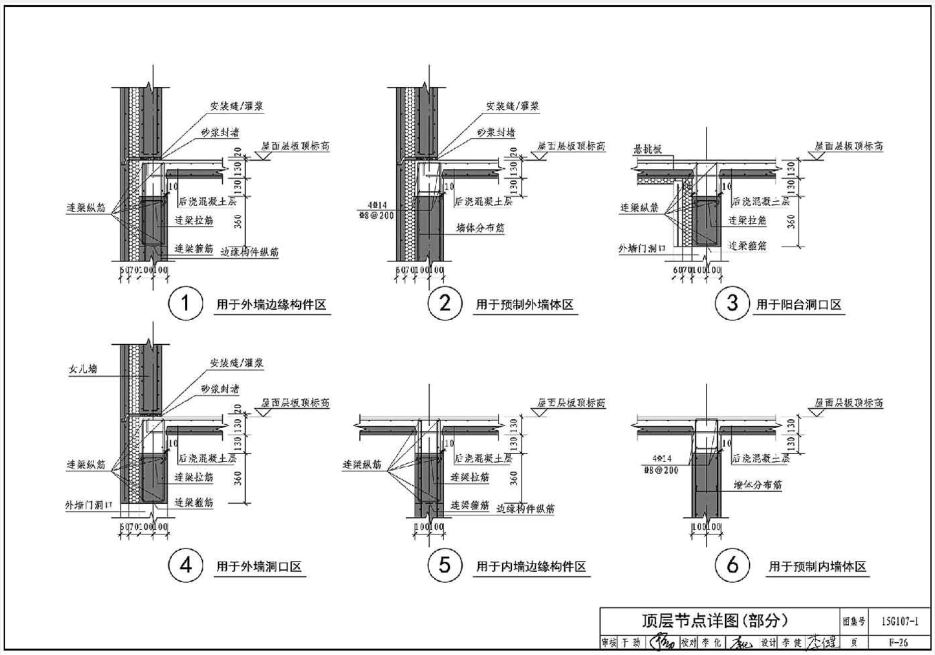

頂層節點詳圖（部分） 42

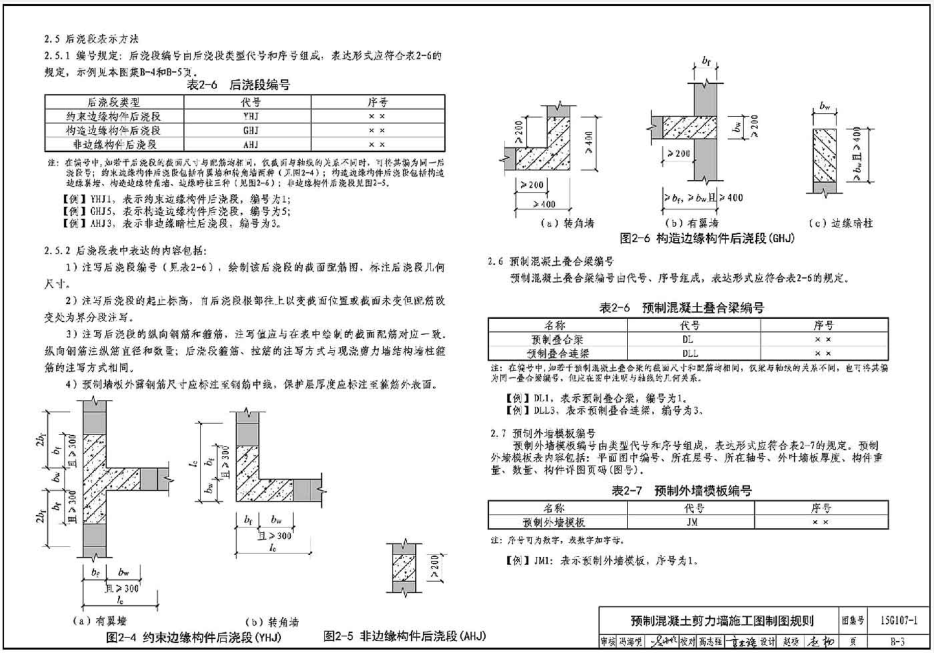

15g1071圖集樣張
